PCB板设计规则其实就是这样的,你都了解吗?

发布时间:2019-06-20 编辑作者:金致卓 阅读:3489
PCB板设计复杂吗?各种意外因素经常影响整体解决方案的实现。我们怎样才能克服这些不同问题呢?我们如何绘制整洁,高效和可靠的PCB板呢?我们是专业pcb设计公司,我们今天来看看吧。

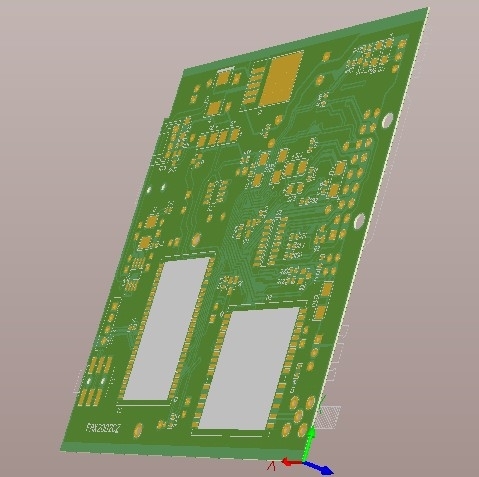

PCB板设计似乎很复杂。有必要考虑各种信号的方向和能量的传输。但实际上,摘要非常清楚,可以从两个方面入手:

坦率地说,它是:“如何把它”和“如何连接”。

1.遵循“先大而小,先难易”的布局原则,即重要的单元电路和核心部件应优先考虑。这就像吃自助餐一样:自助餐的胃口仅限于挑选最喜欢的食物,而PCB板设计空间仅限于挑选重要的钟摆。

2.布局应参考原理框图,并根据pcb板设计的主要信号流向排列主要元件。布局应尽量满足以下要求:总连接尽可能短,键信号线最短;去耦电容的布局应尽可能靠近IC的电源引脚,电源与地之间形成的环路应尽可能短;跑路以防止在路上发生事故。

3,组件的安排应该易于调试和修复,也就是说,小组件周围不应有大的组件,要调试的组件周围必须有足够的空间,而且过于拥挤的情况往往会变得非常尴尬。

如图4所示,加热元件应大致均匀分布,为了便于单板和整机的散热,温度检测元件以外的温度敏感元件应远离热量大的元件。

5.同一结构电路部分,尽可能采用“对称”标准布局;按照均匀分布,重心平衡,布局美观的标准优化布局。

6.相同类型的插入式组件应沿X或Y方向放置在一个方向上。相同类型的极性分立元件也必须力求在X或Y方向上保持一致,以便于生产和检查。

7.高电压,高电流信号与低电流和低电压弱信号分离;模拟信号与数字信号分离;高频信号与低频信号分离;高频分量的间隔就足够了。在处理组件时,应考虑使用相同电源的设备应尽可能放在一起,以方便将来的电源分离。

以上是“如何摆放”布局的主要考虑因素。而且“如何连接”相对更复杂,一般来说:

关键信号线优先级:模拟关键信号优先级路由,如小信号,高速信号,时钟信号和同步信号;

密度优先原则:从pcb板设计最复杂的设备开始接线。从电路板最密集的区域布线。
