pcb板设计的基本原则要求

发布时间:2019-06-29 编辑作者:金致卓 阅读:4404

1.pcb板设计从电路板的尺寸开始。pcb板设计的尺寸受到外壳尺寸的限制,因此可以放在外壳中。其次,应考虑pcb板设计和外部元件。 (主要是电位器,插座或其他pcb板设计)连接。pcb板设计和外部元件通常通过塑料线或金属隔离线连接。但有时它们也被设计为插座。即:在设备中安装一个插入式印刷电路板应具有充当插座的接触位置。对于安装在印刷电路板上的较大元件,必须连接金属部件以改善抗振动和抗冲击性。


2.接线图设计的基本方法首先需要完全了解所选元件和各种插座的规格,尺寸和面积;合理仔细地考虑每个元件的位置布置,主要来自电磁场兼容性,抗干扰角,接线短,交叉少,电源,接地路径和去耦等。确定每个元件的位置后,是每个元件的连接,相关的引脚是按照电路图连接的。印刷电路图有很多种。有两种计算机辅助设计和手动设计方法。最原始的是手动排列布局。这更复杂,并且在完成之前经常需要重复几次。这是没有其他绘图设备的时候。这种手动排列布局方法也可能对刚刚研究过印刷板的设计师非常有帮助。计算机辅助图形,现在有各种绘图软件,具有不同的功能,但一般来说,绘图和修改更方便,并且可以保存和存储。
接下来,确定所需的印刷电路板尺寸,并根据原理图确定每个元件的位置,然后进行调整以使布局更合理。印刷电路板中元件之间的布线布置如下:


(1)印刷电路中不允许交叉电路。对于可能的交叉线,可以通过“钻孔”或“缠绕”来解决。也就是说,让某个引线从其他电阻,电容和三极管引脚下的间隙传出。在过去钻孔,或从可能交叉的引线的一端“缠绕”,如何在特殊情况下使电路复杂化,并允许使用跳线来简化设计,以解决交叉电路问题。


(2)电阻器,二极管,管状电容器等部件有“垂直”和“水平”两种安装方式。垂直是指元件主体垂直于电路板的安装和焊接,它具有节省空间的优点,水平是指元件主体平行且靠近电路板进行安装和焊接。优点是部件安装的机械强度更好。两个不同的安装部件在印刷电路板上具有不同的孔间距。


(3)同级电路的接地点应尽可能靠近,并且电流级电路的电源滤波电容也应连接到级的接地点。特别是,该级晶体管的基极和发射极的接地点不能太远。否则,由于两个接地点之间的铜箔太长,会造成干扰和自激。采用这种“单点接地方式”的电路是稳定的,不易自激。


(4)总地线必须严格按照高频中频和低频一阶的原则按弱电流到强功率的顺序。它一定不能翻过来。水平和阶段更好地连接和长期。这条规定。特别是,逆变器头,再生头和FM头的接地线布置要求更严格。如果不合适,它将会自我激励而无法工作。诸如FM头之类的高频电路通常使用大面积封闭的地线来保证良好的屏蔽。


(5)高电流引线(公共地线,功率放大器电源引线等)应尽可能宽,以减少布线电阻及其电压降,并减少寄生耦合引起的自激。


(6)高阻抗走线应尽可能短,低阻抗走线可能更长,因为高阻抗走线容易产生波纹并吸收信号,导致电路不稳定。电源线的基极,接地,无反馈元件走线和发射极引线均为低阻抗走线。发射极跟随器的基极轨迹和记录器的两个通道的地线必须分开,每个通道都形成一种方式,直到功能结束,例如双向接地。连接线路时,很容易产生串扰,从而减少了分离。

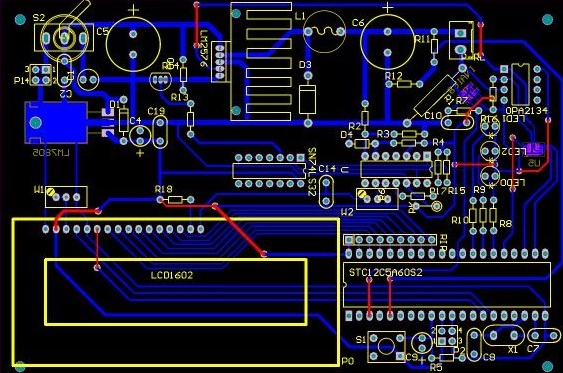

pcb板设计_深圳PCB设计公司_专业pcb设计_深圳专业pcb设计公司

3,pcb板设计的设计应注意以下几点

1.接线方向:从焊接表面开始,元件的布置方向应尽可能与原理图保持一致。布线方向优选地与电路图的布线方向一致。通常需要在生产过程中在焊接表面上执行各种参数。因此,这便于生产中的检查,调试和大修(注意:在满足电路性能和整机安装要求以及面板布局的前提下)。

2.安排组件,分布应合理均匀,力求整洁,美观,严谨的工艺要求。


3.电阻,二极管放置:分为两种:平面和垂直:


(1)扁平释放:当电路元件的数量小,并且电路板的尺寸大时,它通常是平的。如果电阻低于14W,则两个焊盘之间的距离通常为410.英寸,当12W电阻器平放时,两个焊盘之间的间距通常为510英寸;当二极管平放时,1N400X系列整流器一般采用310英寸; 1N540X系列整流器一般为4至510英寸。

(2)垂直:当电路元件数量较大,电路板尺寸不大时,一般是垂直的,两个焊盘之间的间距一般为1~210英寸。

4.电位器:放置IC座的原理


(1)电位器:用于调节稳压器的输出电压,因此设计电位器应在输出电压上升时顺时针完全,逆时针调节器会降低输出电压;在可调恒流充电器中电位器用于调节充电电流折叠尺寸。设计电位器时,顺时针调节充满时应增加电流。电位器应放置在整机结构和面板布局要求中,因此应尽可能。在板的边缘处,把手向外转动。


(2)IC座:在设计印刷电路板图时,在使用IC座的情况下,需要特别注意IC座上定位槽的方向是否正确,并注意是否正确IC引脚是正确的,例如,第一只脚只能位于IC支架的右下角或左上角,并靠近定位槽(从焊接表面)。


5.进出终端安排

(1)相关的两个引线端不应太大,一般约2~310英寸。

(2)入口和出口尽可能集中在1至2侧,不要太离散。

6.设计接线图时,注意引脚的顺序,组件的间距应合理。

7.在保证电路性能要求的前提下,设计应合理,外部接线应少用,电线应按要求布线。它直观,易于安装,高度和大修。

8.在设计接线图时,尽量减少走线,并尽量使线条简洁明了。

9.接线条的宽度和线的间距应适中。电容器的两个焊盘之间的间距应尽可能接近电容器引线的间距。

10.设计应按一定顺序进行,例如,从左到右,从上到下。
